產品規格及參數

您選擇的是：   CNC-6080D                          長度單位：MM

附件1：儀器選配件

附件2：儀器配置表

附件3：連接電腦建議配置  （工控機器：工業電腦）

測量軟件介紹：附詳細軟件介紹

WM-ME 3D自動測量軟件是開發人員結合十余年計量行業及軟件工作經驗,精心研發的專業的二維測量軟件.設計原則是:操作簡單,功能強大,穩定可靠,維護方便.主要借鑒了國外知名軟件,如美國OGP的MeasureMindPlus多傳感器軟件,及美國的MicroVu公司的測量軟件.并結合國內的情況,博采眾長,優化組合.精心研制而成.

-ME 3D測量軟件主要功能如下:

B：WM-3D測量軟件主要功能如下:

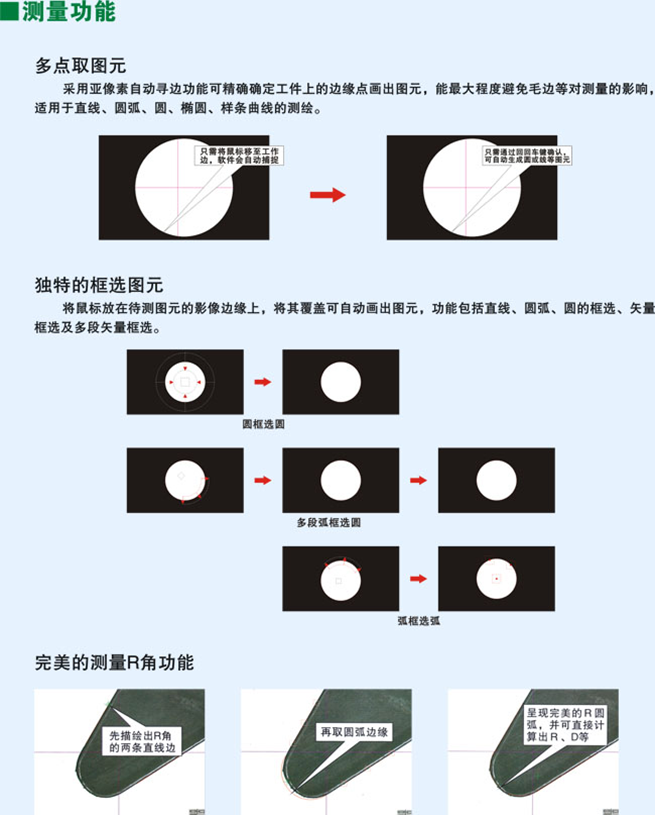

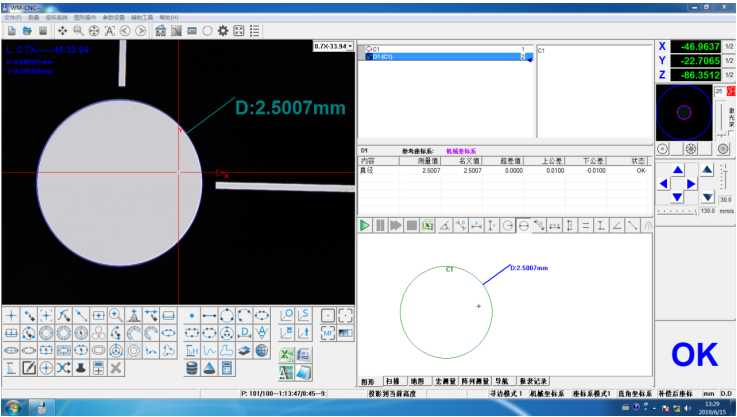

(1) 元素測量：

能測量12種元素（點、直線、圓、圓弧、橢圓、矩形、槽形、○形環、距離、

角度、開云線,閉云線）。

特點：

測量方法多樣（自動判別測量、采點測量﹐對比測量、公差對比測量。預置元素），

可以滿足用戶不同需求，大大提高使用的方便性和測量精度。

單點采集方法有多種﹕可鼠標采點,十字線尋邊采點,放大采點。

  能測量閉合云線的周長，面積及重心，使用三次插值算法，為目前最準測量云線的方法。

 可以進行框選測量多圓，快速，準確的一次測量多個圓。

 測量的數據可以保存為DXF檔，或.BMP圖片，及用戶程序格式。

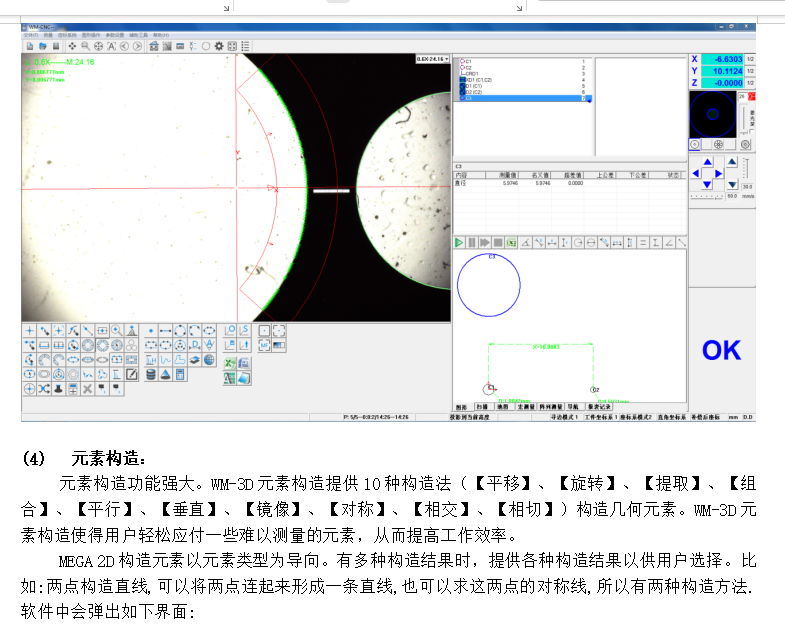

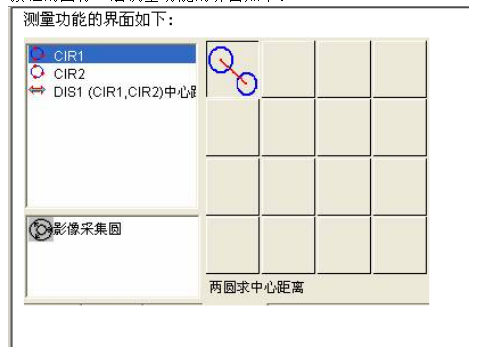

(2)  宏測量功能

     宏測量功能就是，將一些測量，構造命令關聯到一個按鈕上。點擊按鈕，即開始執行宏測量功能，宏測量功能會自動完成構造動作，減少用戶操作鼠標次數，提高工作效率。

量功能時，也不會移動工作臺，打光等。軟件提供了16組宏測量功能，用戶可以自己編輯宏測量功能按鈕的圖標。宏測量功能的界面如下:

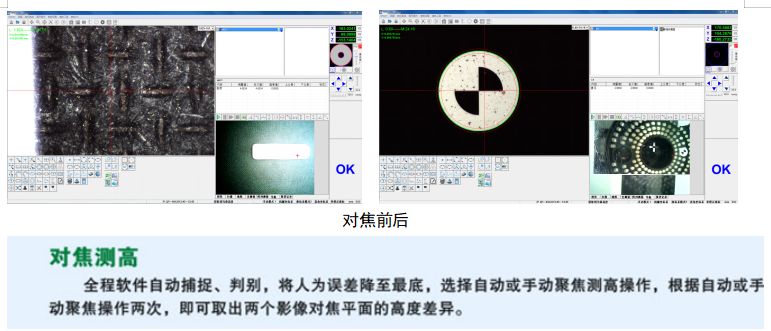

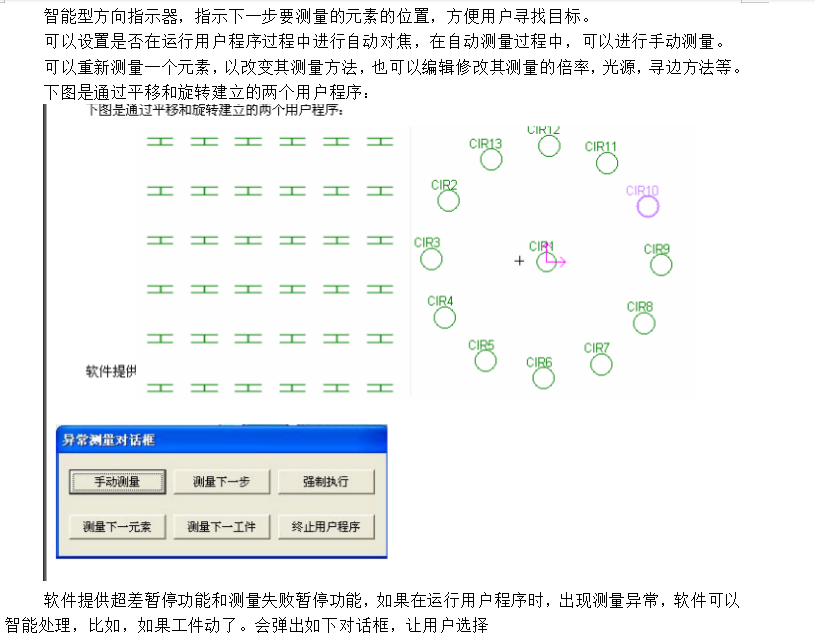

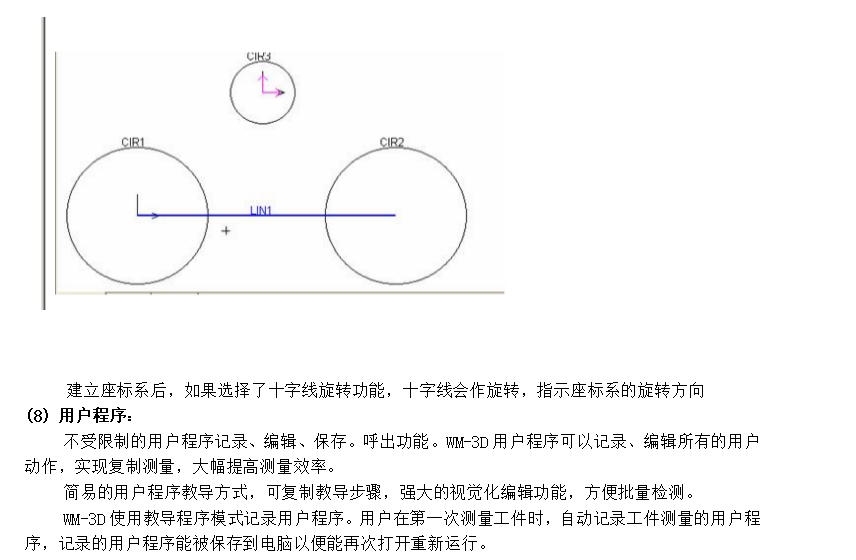

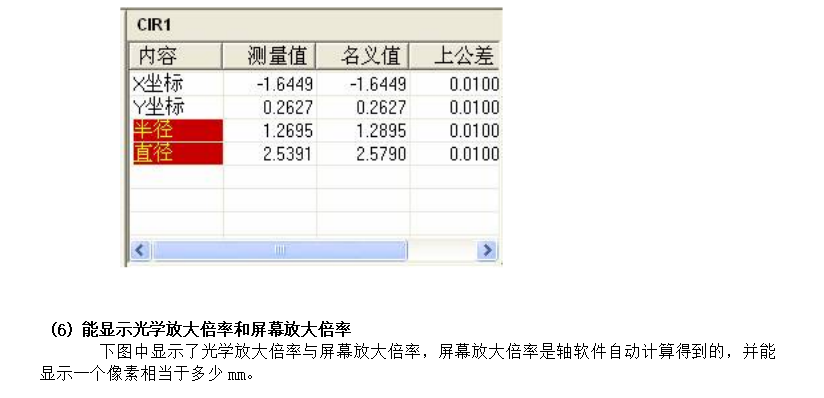

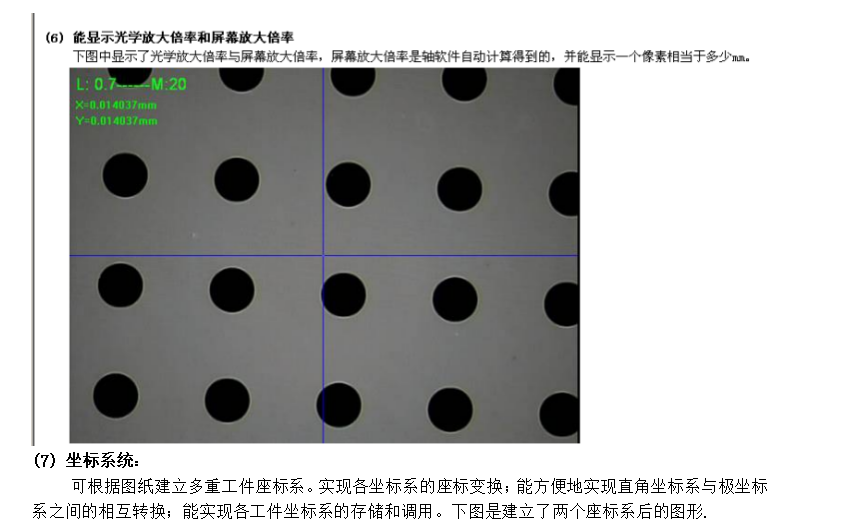

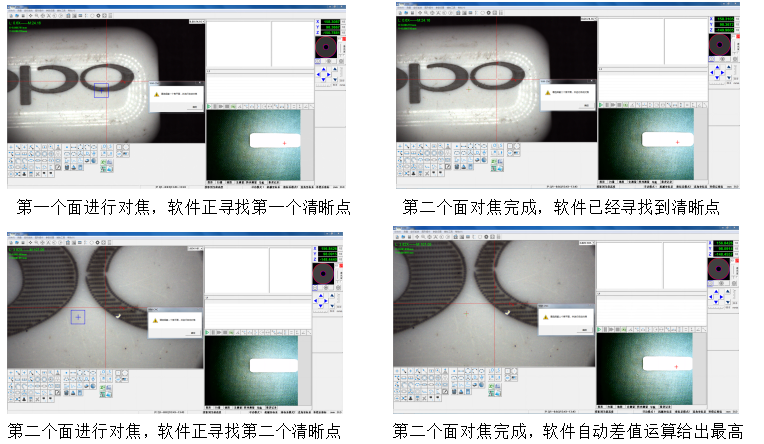

(9) 自動對焦功能

提供精準對焦和快速對焦功能,可以通過對焦測量高度值，或通過自動對焦得到當前的點座標。

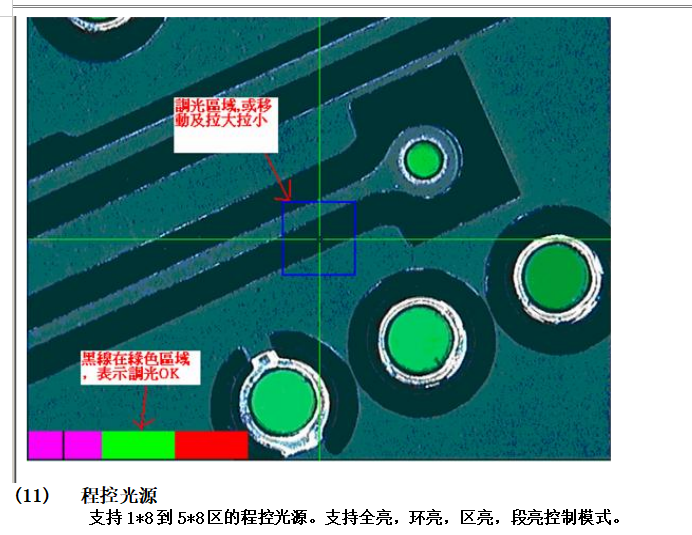

(10) 輔助調光

    調光指示器,會指示用戶什么時候光強最好﹐避免了因打光所帶來的測量誤差﹐提高了測量精度和測量效率。

( 12 )  多種運動控制模式

    軟件提供七種運動的控制模式，方便用戶移動工作臺,分別為：用操作盒移動

工作臺，在影像窗口點擊鼠標中鍵，在影像窗口接住右鍵不放進行移動，在繪圖窗口點

擊鼠標中鍵，在元素列表窗口選擇移到此處，在運動控制窗口區點擊鼠標，輸入座標值進行移動。

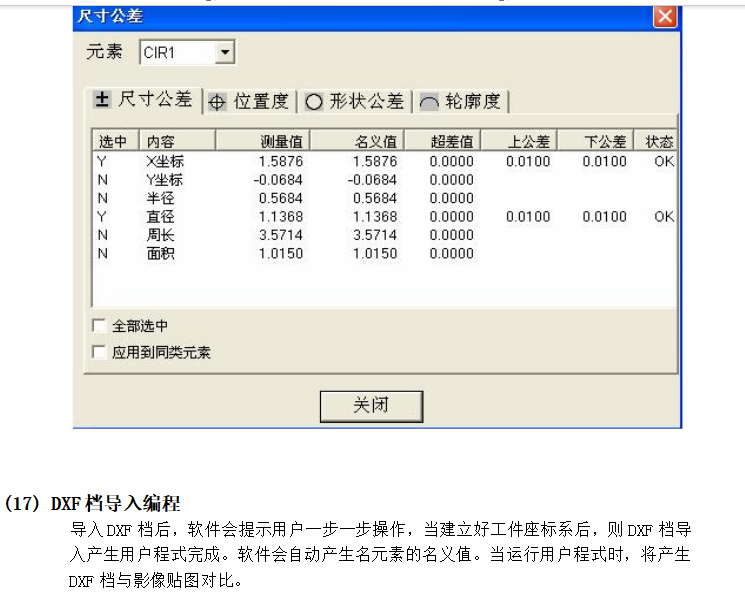

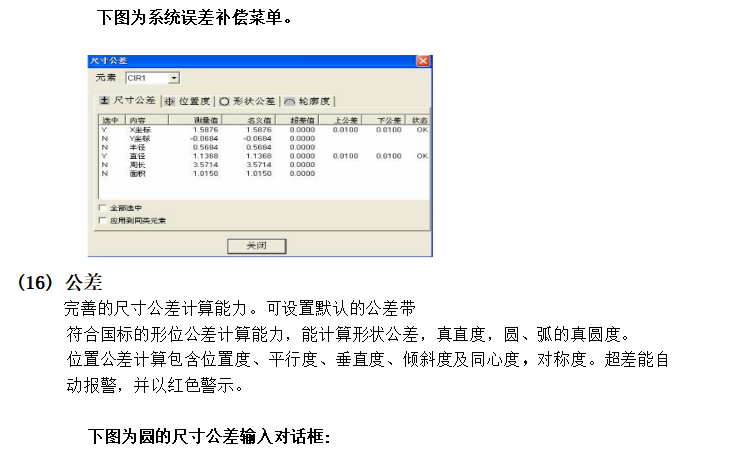

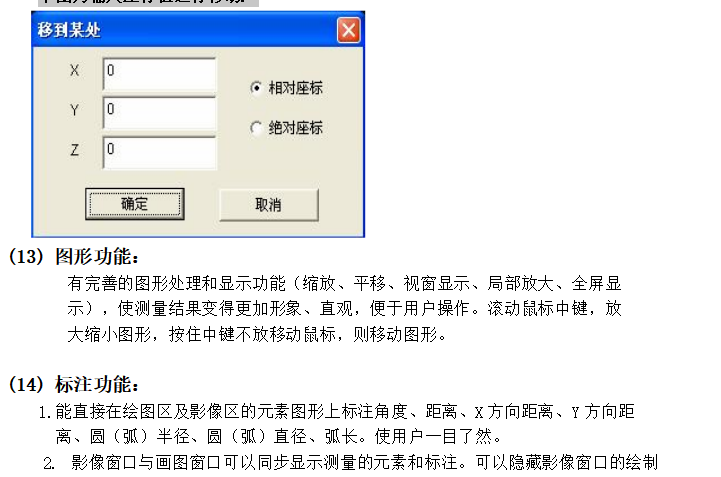

下圖為輸入座標值進行移動.

(18) 語言轉換：

    現已準備好的“中文簡體”、“中文繁體”與“英文”三種屏幕對話語言已能滿足絕

大多數用戶的需求。系統默認的語言與計算機操作系統相一致。用戶可通過“參數設

置”實現中英文切換。

(19) 報表功能

測量數據可以導出到Excel、Word,AutoCAD,TXT中。

運行用戶程序時，可將數據按行或列方式導入到Excel中。

導入到報表中時，可選擇是否導出圖形和位圖。

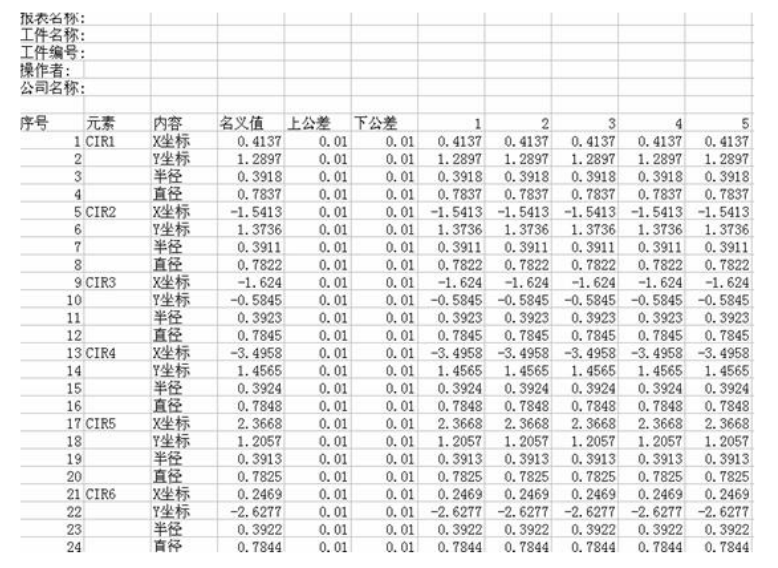

下圖是同一個工件圖片，測量五次后，自動導出到Excel中的報表

(20)在線SPC功能

      WM-3D提供獨立的,專業的SPC軟件﹐進行測量數據的后續處理

測量軟件與SPC軟件無縫連接﹐測量軟件完成測量后,自動將數據導入到SPC數據庫﹐不需要人工再輸入﹐所有的管制界限的設置全部在測量軟件中完成﹐SPC軟件無需再設置﹐從而大大提高效率。SPC提供制程用和分析用管制圖。提供的管制圖有：平均數全距管制圖，平均數標準差管制圖，中位數全距管制圖，個別值與移動平均值管制圖，直方圖，cpk推移圖，規格標準差管制圖，制程標準差管制圖，標準差比較圖，制程建議分析圖等。對生成的圖形可以利用八大判定規則進行判定。其圖表及數據可打印及導入到Excel中。

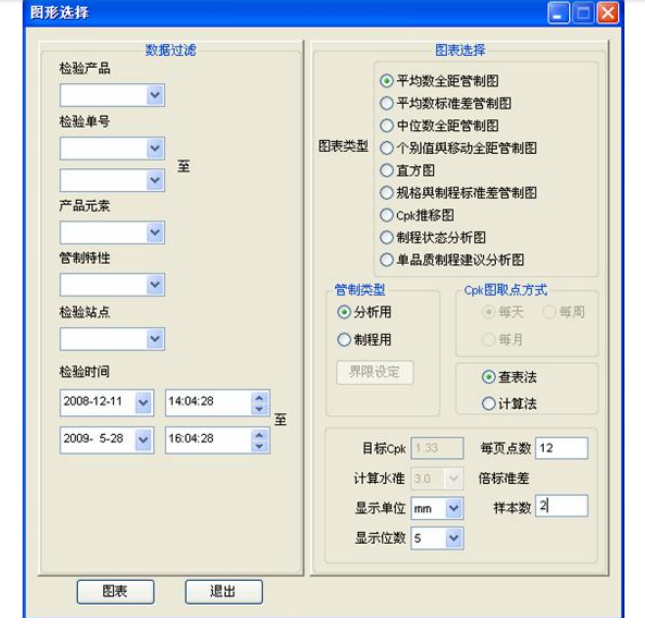

下圖為選擇圖表類型的對話框:

(21) 幫助系統

    WM-3D提供完備的幫助系統。幫助不熟悉軟件的用戶﹐快速掌握軟件的使用。

儀器運行環境  （參考）
